WeldTech 3.4.2 Nahtabmessung
Schweißtechnische Informationen dokumentieren und verwalten
WeldTech 3.4.2 Nahtabmessung
-
Im Fenster Nahtabmessung kann ein Katalog von Nahtabmessungen
verwaltet werden. Somit ist es bei der Erstellung einer
Schweißanweisung möglich, jeder Skizze verschiedene Nahtabmessungen
in diversen Variationen zuzuordnen. über das Menü Extra-Abmessung
kopieren bzw. über die Schaltfläche
wird auf diesen Katalog zugegriffen und Standardabmessungen mit
wenigen Mausklicken in die Schweißanweisung kopiert.
-
Lesen Sie hierzu auch im Handbuch Schweißanweisungen und
Verfahrensprüfungen nach.

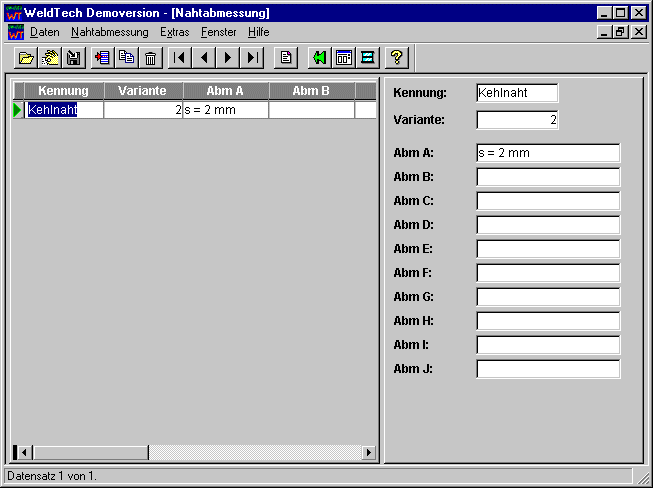

Abbildung 26: Modul Stammdaten - Nahtabmessung
-
Die Felder Kennung und Variante dienen zur Unterscheidung der
Nahtabmessungen beim Kopiervorgang, erscheinen später aber nicht
in der Schweißanweisung.
Die Felder Abm A bis Abm J enthalten die Abmessungen, auf welche in der Skizze der Schweißanweisung verwiesen wird. Beispielsweise wird in einer Skizze zur Nahtform die Blechdicke mit s bezeichnet. über die Abmessungstabelle wird dann festgelegt ob s = 10 oder s = 12 mm ist. Diese Vorgehensweise verringert den Aufwand für die Skizzenerstellung wesentlich.
