Handbuch WeldTech "Grundlagen"
WeldTech 3.4.5 Skizzen
Schweißtechnische Informationen dokumentieren und verwalten
WeldTech 3.4.5 Skizzen
-
Der Skizzenkatalog bietet die Möglichkeit, Skizzen, die zur Erstellung
von Schweißanweisungen oder ähnlichen Dokumenten dienen, zu verwalten
(siehe auch Kapitel 3.3.5).
Die Felder Bild-Nr und Variante dienen im Modul Schweißanweisung zum Auswählen einer benötigten Skizze. Dabei kann zum Beispiel die Bild-Nr = 'KN' für Kehlnaht enthalten und Variante = 'M' für mehrere Lagen stehen. Die Aufteilung in Hauptskizzen und Varianten bleibt jedoch dem Anwender selbst überlassen.
Das Feld Bezeichnung dient der ausführlichen Bezeichnung der Skizze und wird nicht an anderen Stellen von WeldTech verwendet.
Unter der Bezeichnung befindet sich eine große Fläche. Dies ist das im Kapitel 3.3.5 beschriebene BLOB-Feld. Hier wird die Skizze dargestellt und kann durch Doppelklick bearbeitet werden.
Bemerkung dient für allgemeine Anmerkungen, die nicht in anderen Feldern hinterlegt werden können. Nach Inhalten in Bemerkungsfeldern kann nicht gesucht werden.

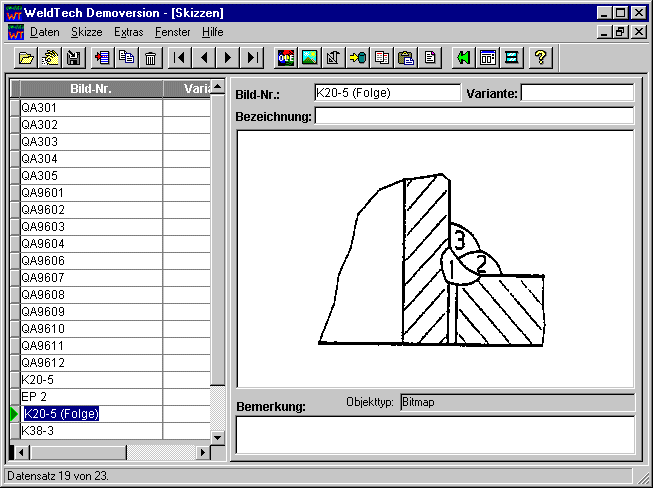

Abbildung 29: Skizzendatenbank

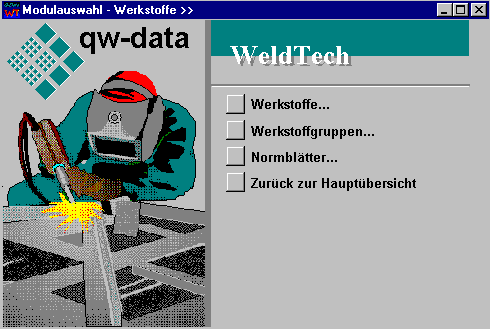

Abbildung 30:Modulauswahl Werkstoffe
