Handbuch WeldTech "Schweißerzeugnisse"
WeldTech 2.1.4 Arbeitsseite Prüfdaten
WeldTech 2.1.4 Arbeitsseite Prüfdaten
-
Die Arbeitsseite Prüfdaten unterteilt sich in zwei Bereiche. In den
linken Bereich Prüfdaten sind noch einige Angaben zur Schweißaufgabe
einzutragen, wie beispielsweise der Schweißprozeß und die Nahtart (BW:
butt welded = englisch für Stumpfnahtschweißung und FW: fillet welded =
englisch für Kehlnahtschweißung). Weiterhin sind die Angaben SZW 1 (SZW
= Abkürzung für Schweißzusatzwerkstoff), Schutzgas, Dicke, Durchmesser,
Schweißposition und Badsicherung zwingend, um den Geltungsbereich zu
bestimmen. Anhand dieser Angaben ermittelt WeldTech die Bezeichung und
den Geltungsbereich gemäß DIN EN 287 (siehe hierzu auch Kapitel 2.2.4.2).
Diese Berechnung kann mit zwei unterschiedlichen Methoden durchgeführt
werden. Zum einen über den Menüpunkt Extras – Geltungsbereich berechnen,
zum anderen direkt über die Schaltfläche Bezeichnung und Geltungsbereich
berechnen.

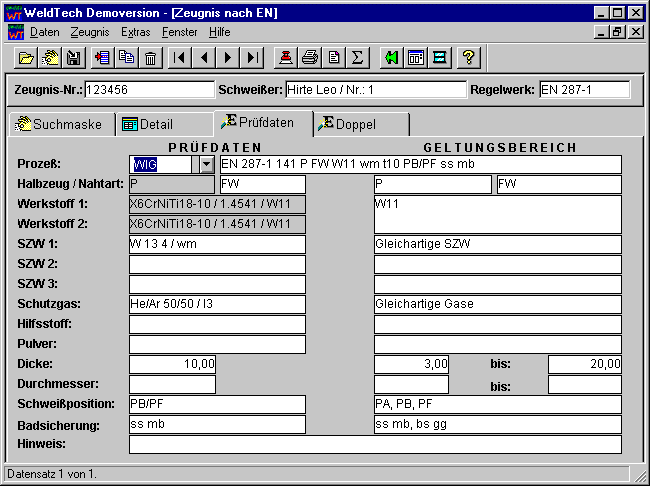

Abbildung 5: Arbeitsseite Prüfdaten
Abbildung 6: Schaltfläche Bezeichung und Geltungsbereich berechnen
