Die Arbeitsseite Schweißfolgen ist in drei Bereiche untergliedert. Im oberen Drittel der Seite befinden sich die Kopfdaten (siehe Kapitel 2.1.1). Im mittleren Drittel werden die Schweißfolgen eingegeben. Für jede zu schweißende Lage können die Parameter vorgegeben werden. Die Felder in diesem Bereich sind selbsterklärend, wobei die Felder Nahtaufbau und Unterscheidung den tatsächlichen Lagenaufbau der Schweißung erläutern sollen. Im Feld Prozeß ist das Schweißverfahren der Schweißfolge einzutragen. Mit diesem Feld sind einige Funktionen verbunden. So stellt es eine Bedingung für die Auswahl der Schweißzusatzwerkstoffe in der Liste des Feldes SZW dar. Jedem Schweißzusatzwerkstoff ist in der Stammdatentabelle der entsprechende Prozeß zuzuordnen. Bei der Auswahl des Schweißverfahrens WIG (WIG = Wolfram Inert Gasschweißen) werden alle Schweißzusatzwerkstoffe angezeigt, die in der Datenbank für dieses Verfahren vorgesehen sind.

Durch die Eingabe der Parameter Stromstärke, Spannung und Schweißgeschwindigkeit wird die Streckenenergie bzw. Wärmeeinbringung automatisch errechnet.

Da nicht alle Daten einer Schweißfolge in einer Zeile dargestellt werden können, enthält der untere Teil dieser Arbeitsseite weitere Detailangaben zur aktuellen Schweißfolge.

Die aktuelle Schweißfolge ist durch ein grünes Dreieck am linken Rand der Zeile gekennzeichnet.

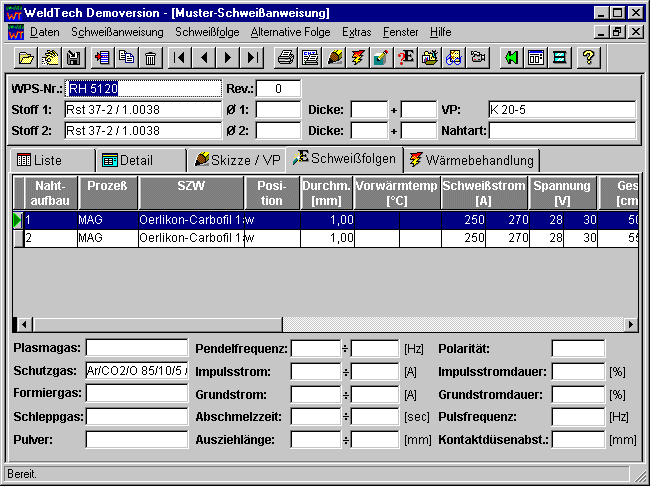

Abbildung 6: Modul Schweißanweisungen - Arbeitsseite Schweißfolgen
