Die Arbeitsseite Skizze/VP bietet die Möglichkeit, Naht- bzw. Bauteilskizzen in Schweißanweisungen einzubinden. Hier werden aus einer bestehenden Skizzendatenbank über DropDownListBoxen die benötigten Skizzen ausgewählt. Diese Datenbank ermöglicht es ebenfalls, den Skizzenfundus beliebig zu erweitern und zu pflegen (siehe hierzu Benutzerhandbuch - Grundlagen Kapitel 3.3.5 sowie 3.4.5 ).

Im rechten Bereich der Arbeitsseite befinden sich zwei Felder zur Auswahl der Skizzen aus dem Nahtkatalog. Da WeldTech die Möglichkeit bietet, zwei Skizzen in einer Schweißanweisung einzufügen, ist es denkbar, daß in einer Skizze (Skizze 1) die Nahtvorbereitung bzw. Nahtform und in der Zweiten (Skizze 2) der Nahtaufbau dargestellt wird.

Die Felder Bild-Nr. und Variante dienen zum Auswählen einer benötigten Skizze. Dabei kann zum Beispiel die Bild-Nr. = 'KN' für Kehlnaht enthalten und die Variante = 'M' für mehrere Lagen stehen. Die Aufteilung in Hauptskizzen und Varianten bleibt jedoch dem Anwender selbst überlassen.

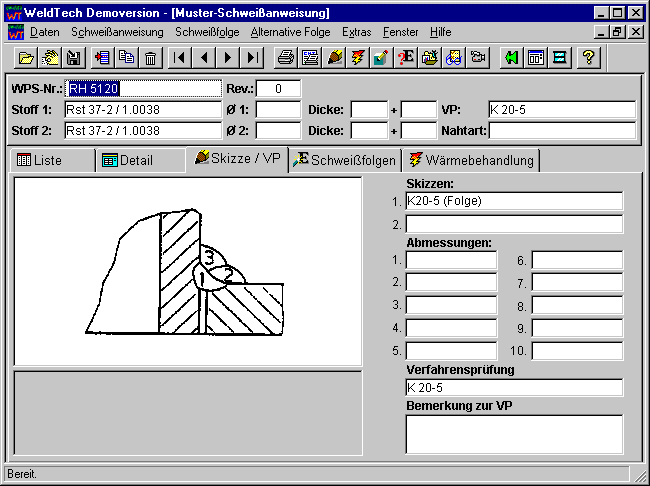

Abbildung 5: Modul Schweißanweisungen - Arbeitsseite
Skizze/VP

Das Feld Bezeichnung dient der ausführlichen Bezeichnung der Skizze und wird nicht an anderen Stellen von WeldTech verwendet.
